Usinagem de Precisão em Componentes para Prensas Excêntricas

O Que É a Usinagem em Prensas Excêntricas e Por Que Ela É Diferente

A usinagem industrial consiste na remoção controlada de material para gerar ou recuperar geometrias precisas em peças metálicas. No contexto das prensas excêntricas, essa definição ganha uma camada de exigência que poucos ambientes industriais impõem: os componentes precisam funcionar em perfeita harmonia sob impacto contínuo, manter tolerâncias dimensionais rigorosas ao longo de milhares de ciclos e, em muitos casos, suportar tratamentos térmicos sequenciais à usinagem.

Não se trata apenas de torneamento ou fresamento convencional. A usinagem de peças para prensas excêntricas exige domínio sobre as classes de tolerância exigidas para cada par de componentes, conhecimento dos materiais utilizados em cada função, integração com o plano de tratamento térmico e capacidade de usinar peças de grande porte com precisão centesimal.

Uma peça usinada fora das especificações pode parecer geometricamente correta na bancada, mas gerar vibração, folga e fadiga precoce dentro da prensa em questão de semanas. É por isso que a usinagem especializada em prensas excêntricas é um serviço técnico, não apenas uma operação de máquina.

Componentes Críticos que Demandam Usinagem de Precisão

Cada componente de uma prensa excêntrica tem exigências específicas de geometria, acabamento superficial e tolerância dimensional. Conhecer essas exigências é o primeiro requisito para executar uma usinagem que funcione de verdade dentro da máquina.

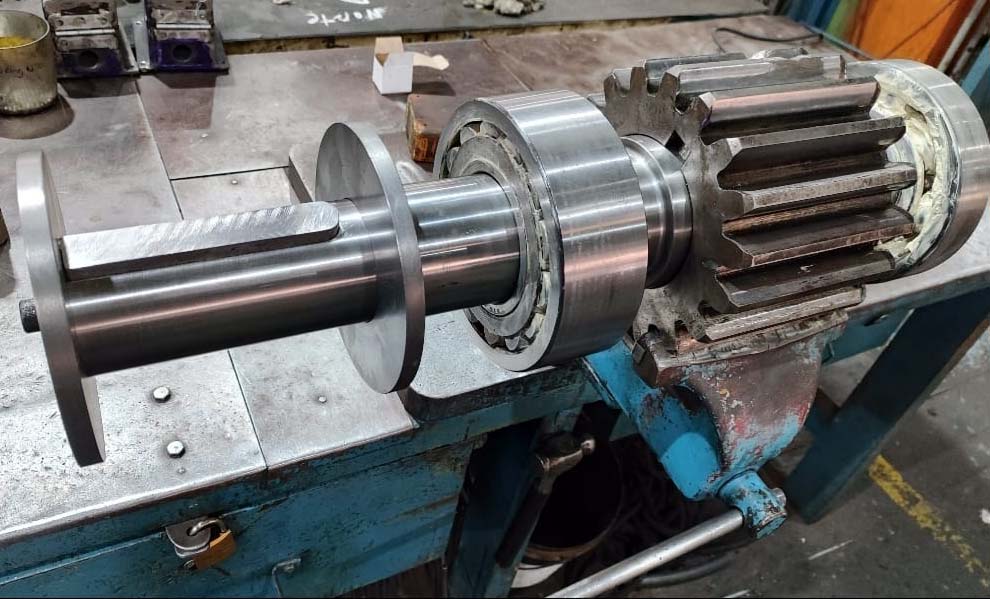

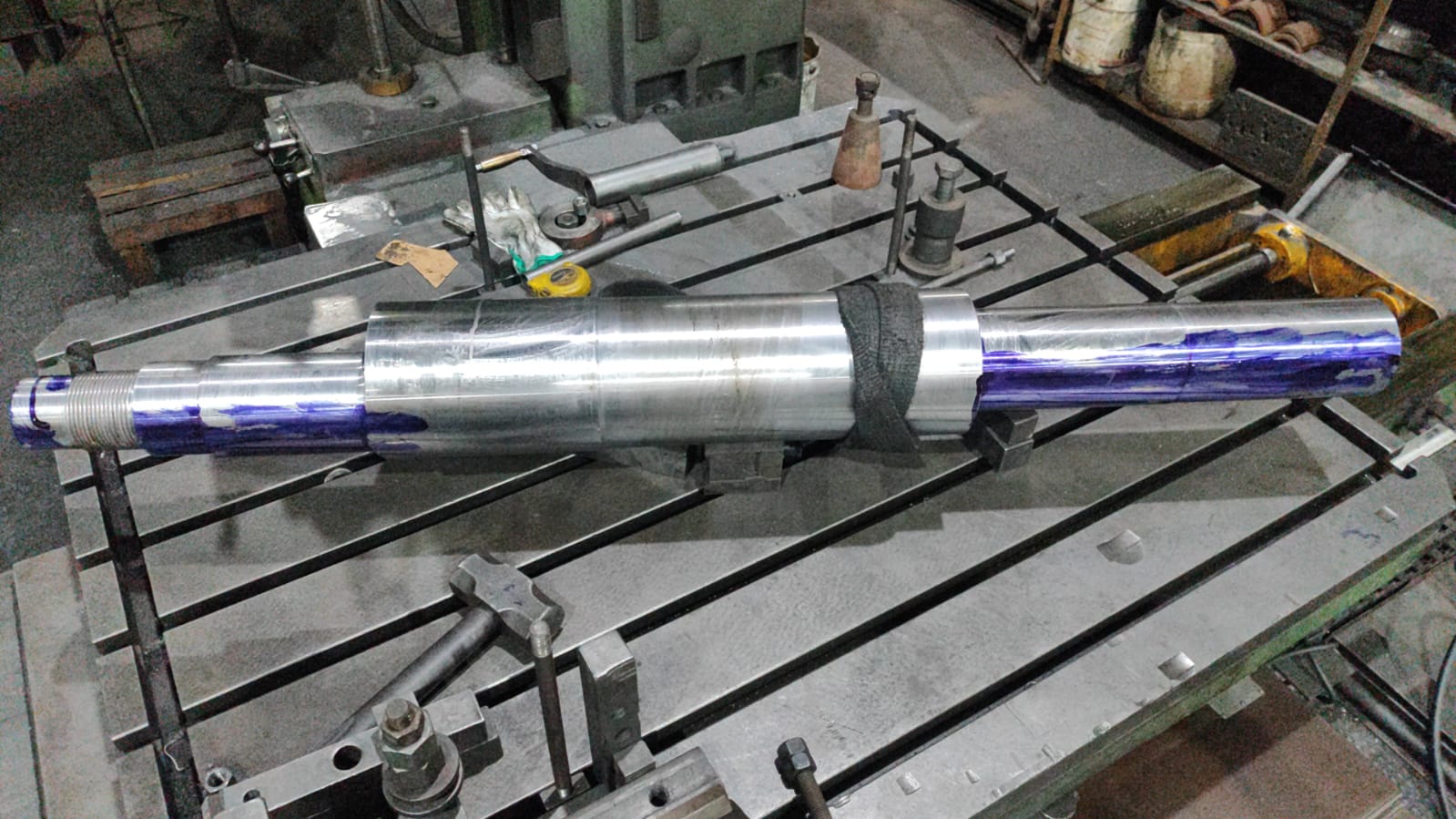

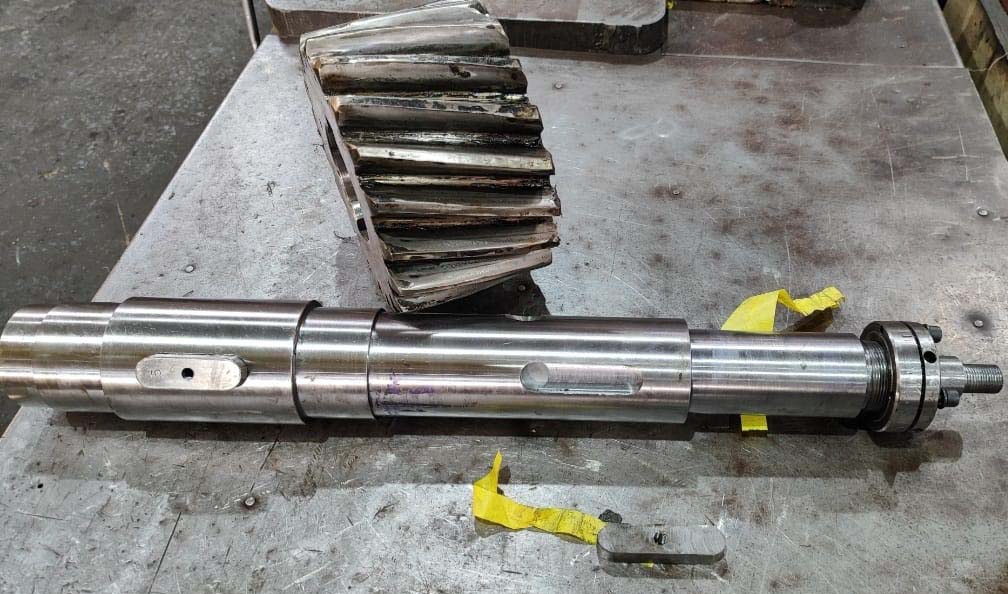

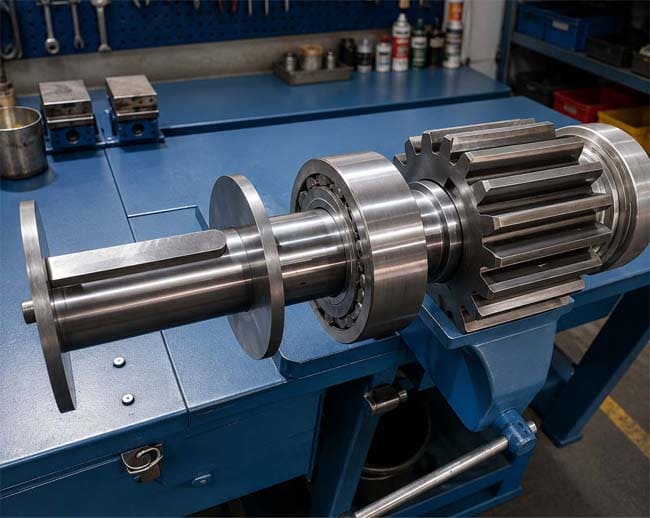

Eixo Excêntrico

O eixo excêntrico é o coração cinético da prensa. Ele converte o movimento rotativo do volante em movimento linear do martelo por meio da excentricidade da sua geometria. Para que esse mecanismo funcione com a precisão que a estampagem ou o forjamento exige, o eixo precisa ser torneado e retificado com altíssima precisão cilíndrica.

Qualquer variação na excentricidade nominal afeta o curso do martelo. Qualquer irregularidade nas superfícies de apoio nos mancais gera folga nos rolamentos ou nas buchas, o que se traduz em impacto lateral, vibração e desgaste acelerado de todo o conjunto de transmissão.

O processo de usinagem do eixo envolve torneamento CNC pesado para o desbaste e conformação da geometria, seguido de retífica cilíndrica para o acabamento final das superfícies de contato. Em peças que passarão por têmpera ou nitretação, a sequência de processos precisa ser planejada para respeitar as deformações que o tratamento térmico introduz.

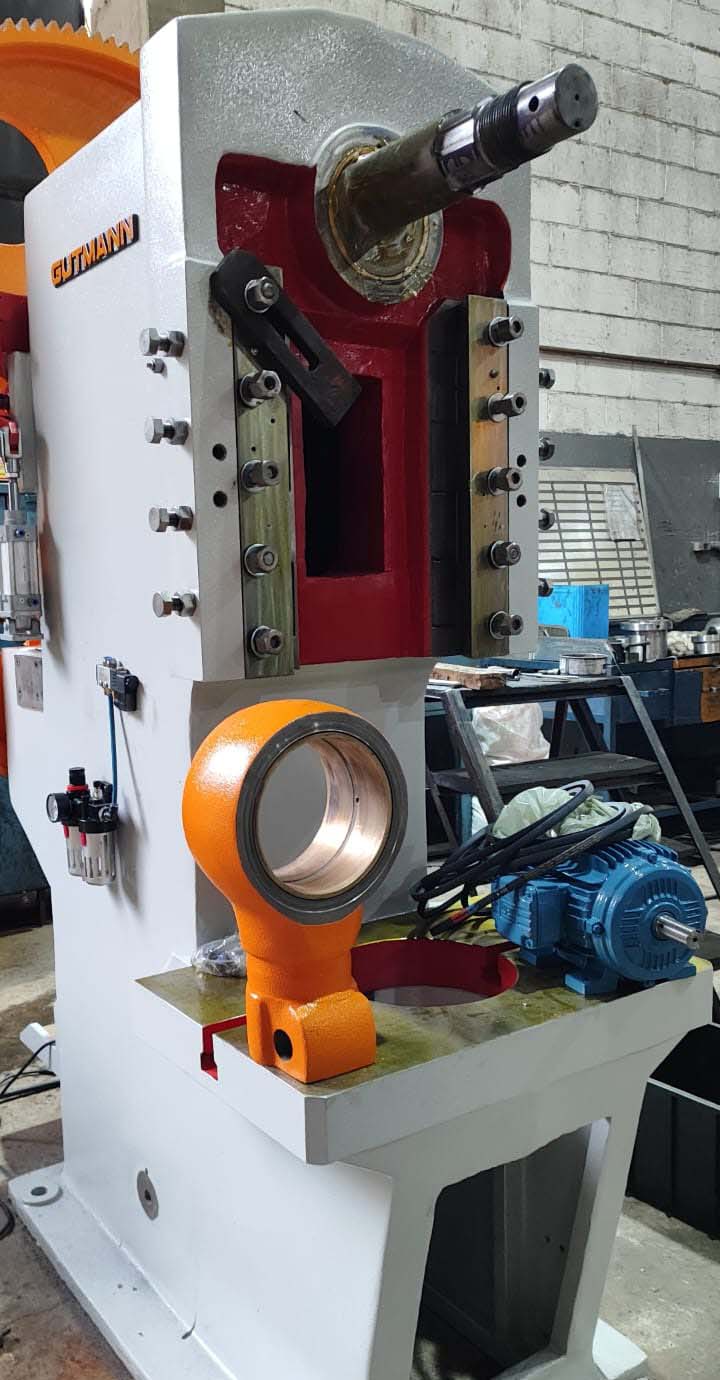

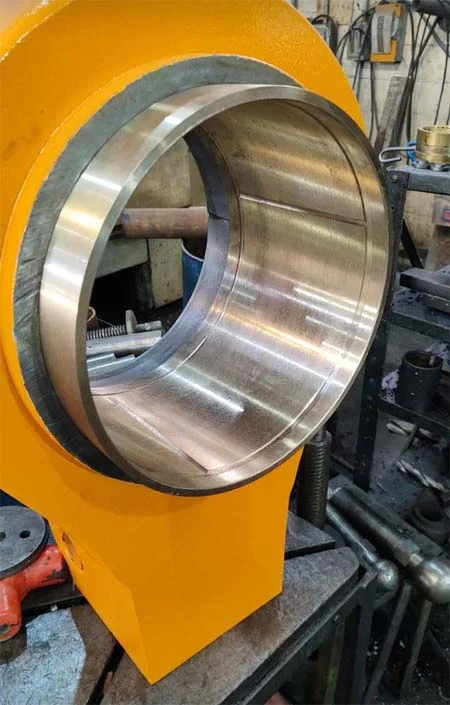

Biela

A biela conecta o eixo excêntrico ao martelo e transmite a força de trabalho para o ferramental. Ela opera sob cargas de compressão e tração cíclicas que exigem integridade estrutural constante nos seus alojamentos de bucha.

O mandrilamento preciso dos alojamentos das buchas é a operação mais crítica na usinagem da biela. Um alojamento fora de circularidade ou com rugosidade excessiva compromete o assentamento da bucha, gera folga operacional e acelera o desgaste do par biela-eixo. A tolerância do ajuste entre bucha e alojamento determina diretamente a vida útil do conjunto.

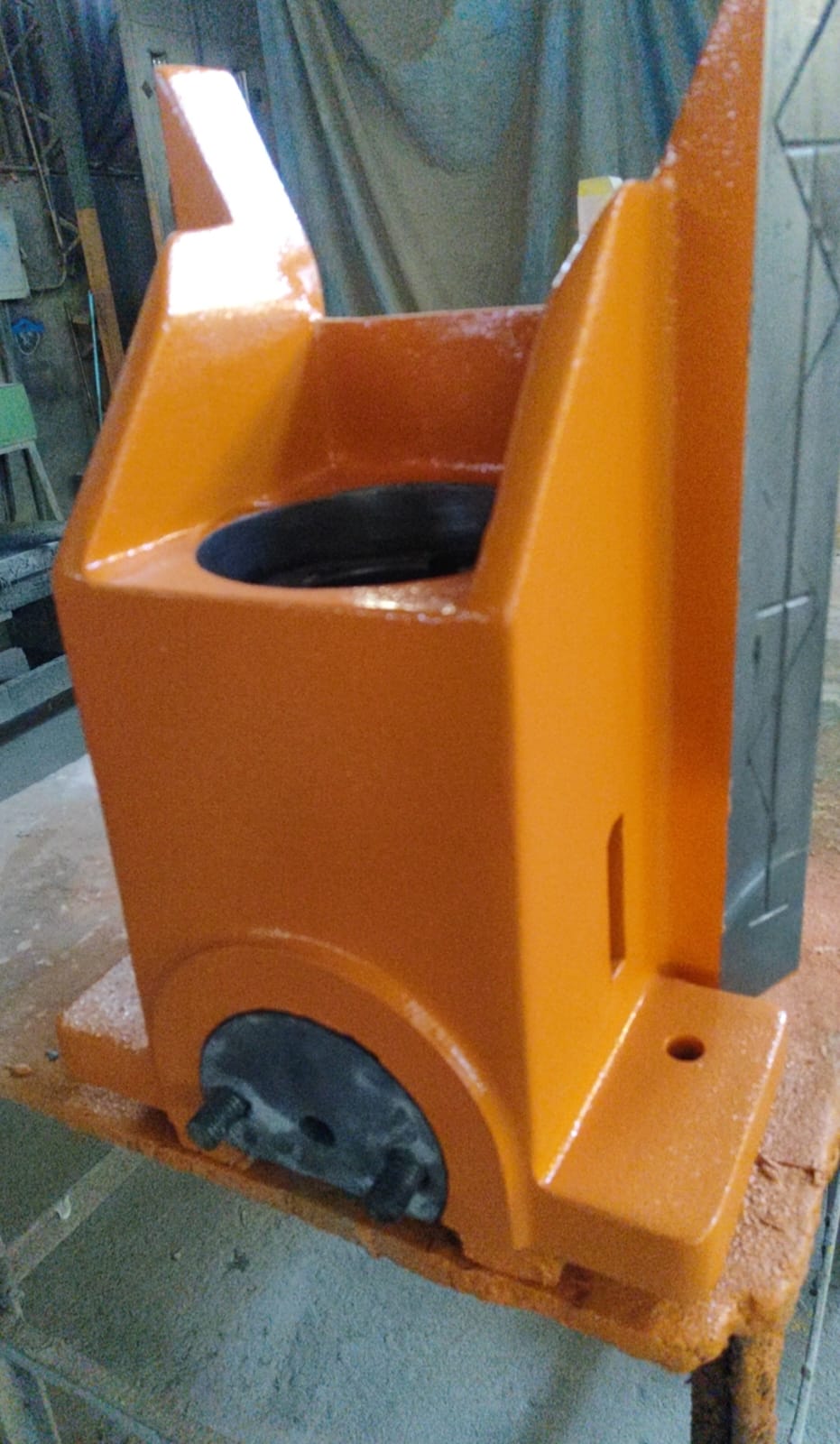

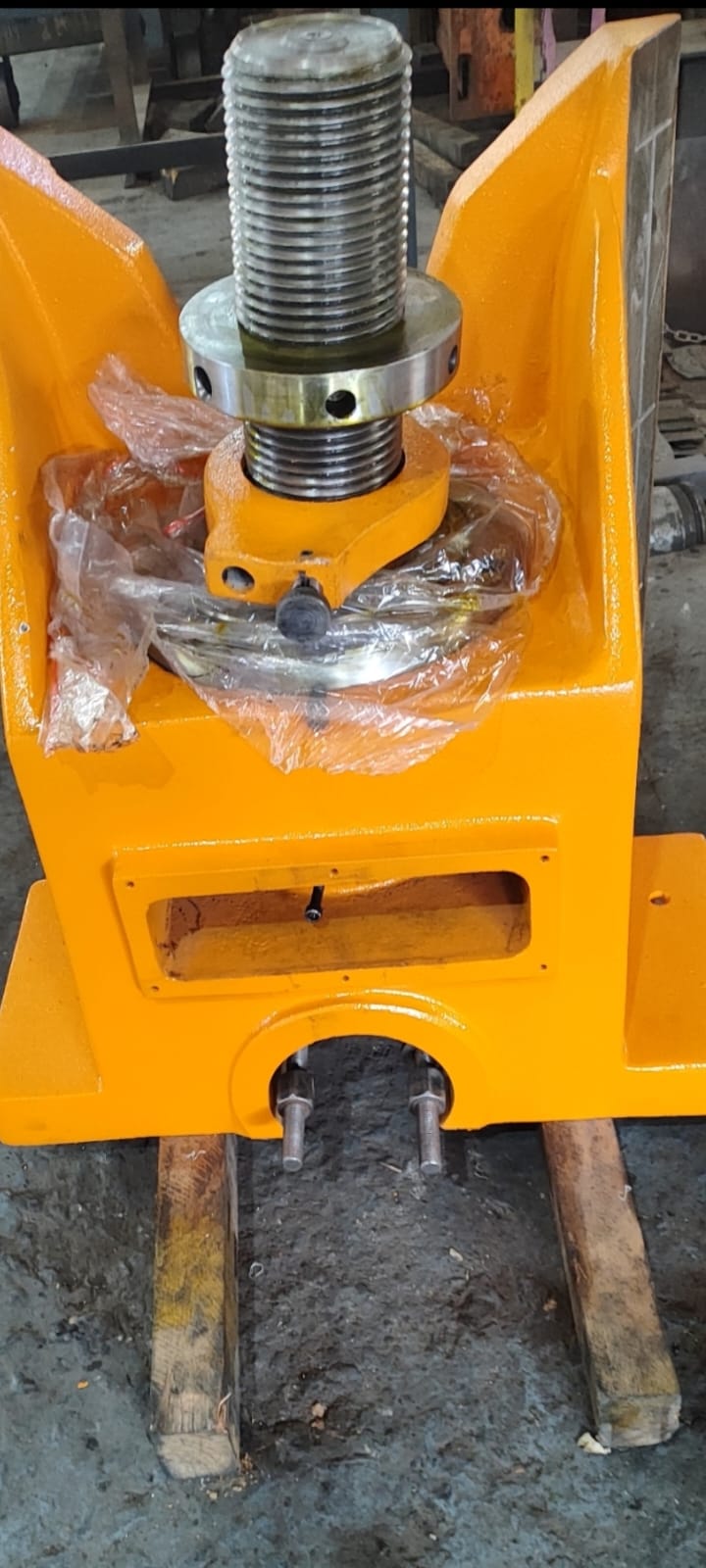

Martelo

O martelo é o bloco móvel que porta o ferramental superior da prensa. Ele desliza nas guias do corpo da máquina e precisa manter alinhamento preciso em todo o curso vertical para garantir a qualidade dimensional das peças produzidas.

A usinagem do martelo envolve fresamento dos canais em V ou prismáticos que guiam o movimento e a abertura de furações coordenadas para os sistemas de fixação do ferramental. O paralelismo entre as faces de fixação e as superfícies de guia é um dos parâmetros mais exigentes nessa operação.

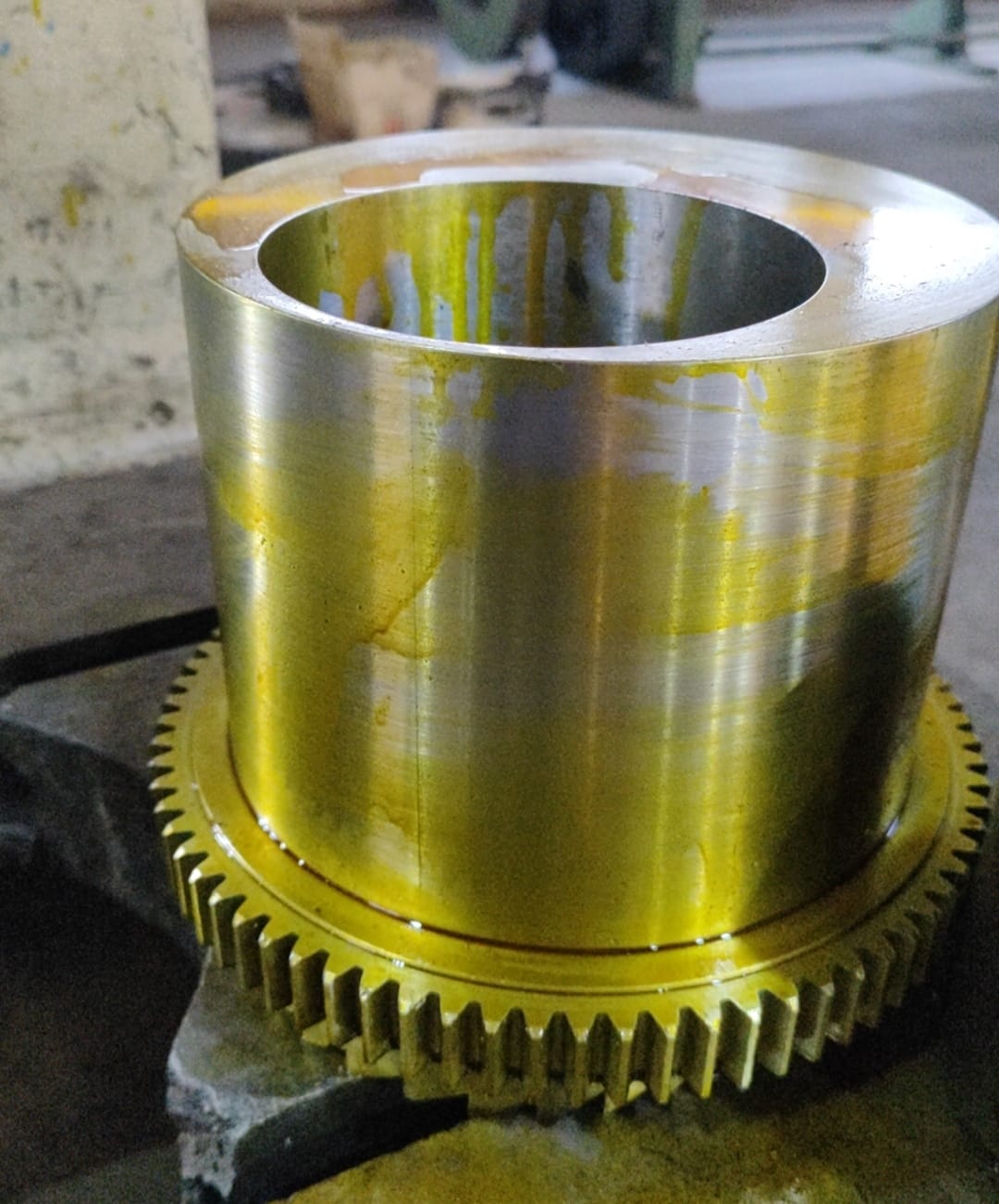

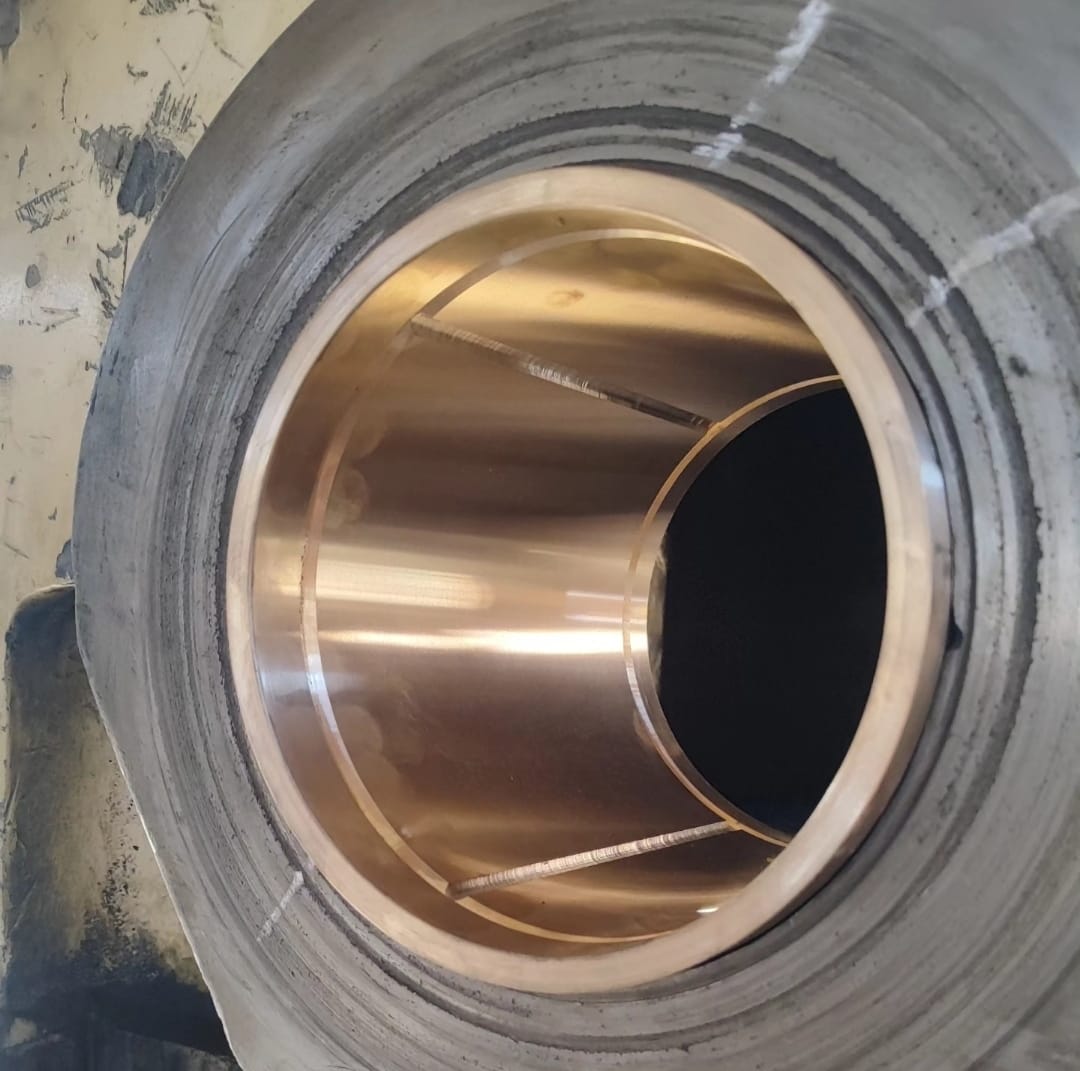

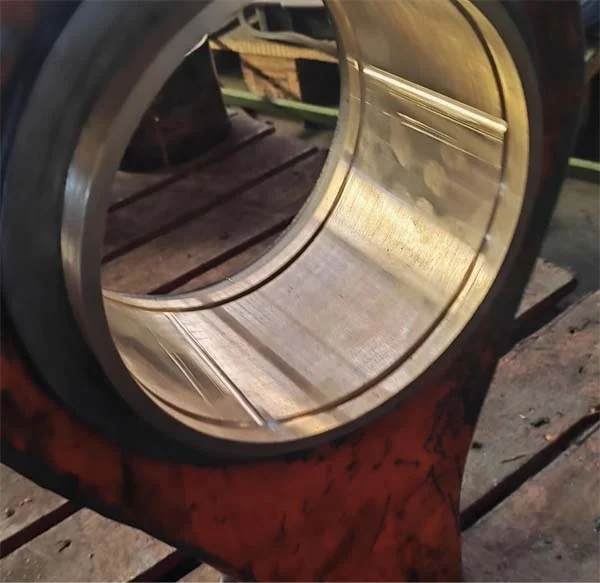

Buchas de Bronze

As buchas de bronze atuam como mancais de deslizamento nos alojamentos do eixo e da biela. O bronze estrutural, com suas propriedades de baixo coeficiente de atrito e boa dissipação de calor, é o material padrão para essa função. Porém, a bucha só cumpre seu papel se for usinada com tolerâncias centesimais no diâmetro interno e externo, e com os canais de lubrificação no perfil correto.

O torneamento interno e externo das buchas exige controle preciso de conicidade e circularidade. Buchas levemente cônicas ou com rugosidade superficial fora do especificado comprometem a distribuição da carga e reduzem drasticamente sua vida útil em operação.

Mesa e Placa Porta-Estropo

A mesa é a superfície de apoio das matrizes e ferramentas inferiores. Ela precisa ser plana, com os rasgos T padronizados para a fixação do ferramental e com resistência suficiente para distribuir os esforços de prensagem sem deformação.

O fresamento de faceamento pesado e a abertura precisa dos rasgos T são as principais operações nessa peça. O paralelismo da mesa em relação ao martelo é determinante para a qualidade dimensional de tudo que a prensa produz.

Sistema de Embreagem e Freio

Os discos, cubos e elementos de transmissão do sistema de embreagem e freio exigem usinagem com rasgos de chaveta precisos, faces de contato com baixa rugosidade e geometria circular rigorosa para o funcionamento correto do ciclo de acionamento. Qualquer erro dimensional nesses componentes compromete a segurança operacional da prensa, além de afetar a resposta do sistema de frenagem.

A manutenção completa do sistema de freio e embreagem da prensa envolve, além da usinagem, a inspeção dos demais componentes do conjunto de acionamento.

Processos de Usinagem Utilizados em Prensas Excêntricas

A escolha do processo de usinagem correto para cada componente depende da geometria exigida, do material, do volume de remoção de material e do nível de acabamento superficial necessário.

Torneamento CNC Pesado

É o processo base para eixos, buchas e elementos cilíndricos de grande porte. O torneamento CNC pesado permite desbaste com alta taxa de remoção de material e acabamento com controle dimensional por programação, garantindo repetibilidade mesmo em peças de diâmetros e comprimentos elevados.

Fresamento Portal e Mandrilamento

Para peças de grande dimensão como o corpo da prensa, o martelo e a mesa, o fresamento portal é o processo adequado. O mandrilamento é específico para a abertura e calibração de furos com tolerâncias de ajuste rigorosas, como os alojamentos das buchas na biela e no cabeçote.

Retífica Cilíndrica e Plana

A retífica é o processo de acabamento final para superfícies que exigem baixíssima rugosidade e tolerâncias dimensionais na faixa de microns. Superfícies de contato do eixo nos mancais, faces de deslizamento do martelo nas guias e discos de fricção do sistema de embreagem são exemplos de aplicação da retífica cilíndrica e plana.

Brochamento e Mortesagem

Para a confecção de rasgos de chaveta internos em polias, cubos e engrenagens, o brochamento e a mortesagem são os processos adequados. A precisão do rasgo de chaveta determina a solidez da conexão entre os componentes de transmissão e afeta diretamente a capacidade de carga do conjunto.

Materiais e Tratamentos Térmicos na Usinagem de Prensas Excêntricas

A escolha do material é parte integrante do projeto de usinagem. Componentes submetidos a esforços elevados exigem aços ligados de alta resistência. Componentes de deslizamento exigem ligas com baixo coeficiente de atrito e boa compatibilidade tribológica com o par metálico.

Os aços mais utilizados em componentes estruturais de prensas excêntricas são o SAE 4140, o SAE 4340 e o SAE 8620, cada um com características distintas de temperabilidade, tenacidade e resistência à fadiga. A seleção depende do nível de esforço, da seção da peça e do tratamento térmico previsto.

Para buchas e mancais de deslizamento, os bronzes estruturais TM-23 e SAE 65 são os materiais de referência, combinando resistência mecânica com propriedades de atrito compatíveis com a operação em regime contínuo.

A integração entre usinagem e tratamento térmico é um ponto crítico que determina o sucesso da peça. Processos como têmpera, cementação e nitretação alteram as dimensões da peça por dilatação e distorção. Por isso, a sequência correta é usinar com sobremedida, executar o tratamento térmico e finalizar com a retífica de acabamento para atingir a tolerância final. Executar esse processo fora de ordem compromete a geometria da peça ou o resultado do tratamento.

As tolerâncias de ajuste mais frequentes nesse tipo de aplicação seguem a classe H7/g6 para pares de deslizamento e classes mais fechadas em conjuntos que exigem interferência ou fixação rígida. Essas tolerâncias definem o comportamento do conjunto em operação e precisam ser respeitadas em cada peça produzida.

Usinagem de Recuperação: Quando Reformar é Mais Estratégico do Que Substituir

Uma das principais aplicações da usinagem especializada em prensas excêntricas é a recuperação de componentes desgastados. Em vez de aguardar a disponibilidade de uma peça nova, muitas vezes importada ou de lead time longo, a usinagem de recuperação reconstrói a geometria original da peça com a precisão necessária para o retorno imediato à operação.

A viabilidade da recuperação depende de alguns fatores objetivos: o grau de desgaste não pode ter comprometido a integridade estrutural da peça, a geometria deve ser recuperável dentro das tolerâncias especificadas e o material deve ter reserva de seção suficiente para a usinagem sem comprometer a resistência mecânica.

Quando esses critérios são atendidos, a usinagem de recuperação reduz o tempo de parada da linha, elimina o custo de importação ou fabricação de peça nova e permite que o componente retorne à operação com desempenho equivalente ao de um item original.

O Que Determina a Qualidade da Usinagem em Componentes de Prensas Excêntricas

Domínio das tolerâncias de ajuste

Conhecer a classe de ajuste de cada par de componentes e usinar dentro dela é o requisito mínimo. Usinagem com tolerâncias genéricas gera folgas que comprometem o desempenho em ciclos.

Planejamento integrado com tratamento térmico

Peças que passarão por têmpera, cementação ou nitretação precisam ser usinadas com sobremedida calculada. A distorção do tratamento térmico precisa estar prevista no projeto de usinagem.

Escolha e controle do material

Usinar com o material errado ou com material sem rastreabilidade de composição química compromete a vida útil da peça. Aço ligado e bronze estrutural têm especificações precisas que precisam ser respeitadas.

Acabamento superficial adequado

Rugosidade excessiva nas superfícies de contato acelera o desgaste. Rugosidade insuficiente pode comprometer a retenção de lubrificante em mancais de deslizamento. O parâmetro de rugosidade precisa ser definido para cada função.

Rastreabilidade e documentação

Uma usinagem profissional entrega junto com a peça os registros de inspeção dimensional, os parâmetros de processo e, quando aplicável, os certificados do material utilizado.
