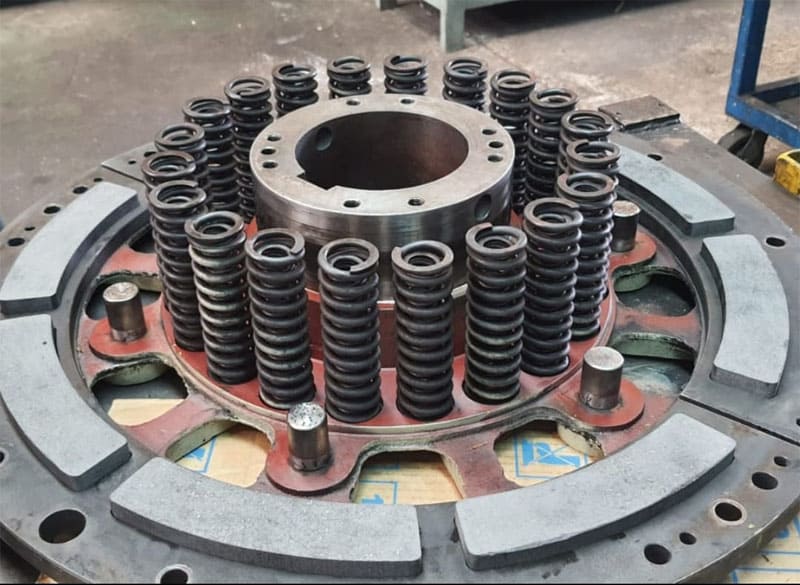

Manutenção em Freio, Embreagem e Fricção de Prensa Industrial
Recupere a resposta, a segurança e a confiabilidade da prensa com manutenção especializada em conjuntos de freio, embreagem e fricção.
Segurança operacional começa no sistema que controla cada ciclo da sua prensa
A manutenção do sistema de freio, embreagem e fricção de prensas industriais é um dos procedimentos mais críticos dentro de qualquer planta metalúrgica. Não se trata apenas de preservar o equipamento, mas de garantir que cada ciclo de trabalho aconteça com a precisão, a segurança e a confiabilidade que a produção exige.
Quando esse conjunto falha, as consequências vão além do tempo parado: riscos reais à integridade das pessoas, danos estruturais ao maquinário e exposição a autuações por não conformidade com a NR-12. A CAFA Manutenção atua de forma especializada nesse sistema, com técnicos capacitados, metodologia preventiva e total domínio sobre prensas mecânicas excêntricas com freio e embreagem.
O Que É o Sistema de Freio, Embreagem e Fricção em Prensas
O conjunto de freio, embreagem e fricção é o mecanismo central que controla o movimento do martelo em prensas mecânicas. Cada componente tem uma função específica e interdependente.
A embreagem é acionada para iniciar o ciclo de descida do martelo. Quando o operador aciona o comando, a embreagem conecta o volante ao eixo principal, transferindo energia cinética para o processo de estampagem ou forjamento.
O freio entra em ação imediatamente após o término do ciclo, paralisando o movimento do martelo no Ponto Morto Superior (PMS). Em situações de emergência, o freio precisa atuar com velocidade e precisão absolutas, sendo o principal mecanismo de segurança da máquina.
O sistema de fricção é o que viabiliza tanto a embreagem quanto a frenagem. As lonas de fricção, também chamadas de tacos de arraste, são os elementos que transmitem ou absorvem o torque por contato controlado. O desgaste progressivo dessas lonas afeta diretamente a eficiência de todo o conjunto.
Em prensas mecânicas excêntricas com freio e embreagem hidráulico ou pneumático, o controle é feito por injeção de ar comprimido ou pressão hidráulica, que aciona pistões para comprimir ou liberar o conjunto friccionado.
Por Que a Manutenção Desse Sistema É Estratégica
Prensas mecânicas operam em regimes intensos de calor, atrito e ciclos repetitivos. O desgaste é inevitável. O problema não é o desgaste em si, mas o desgaste não monitorado.
Quando o sistema de freio embreagem fricção de prensa perde performance de forma silenciosa, o operador continua trabalhando com um equipamento que não responde mais como deveria. O martelo pode não parar no ponto certo. A embreagem pode escorregar sob carga. O tempo de resposta do freio pode se alongar de maneira imperceptível até que o acidente aconteça.
Esse é o argumento mais sólido para a manutenção preventiva: ela não é um custo. É o que impede que um gasto controlado se transforme em uma parada de emergência, uma peça destruída ou um acidente de trabalho.
Além disso, a NR-12 exige que sistemas de freio e embreagem de prensas sejam mantidos em perfeitas condições de operação, com registros de inspeção e evidências de conformidade. Empresas sem esse controle estão sujeitas a interdições, multas e responsabilidade civil.
Manutenção Preventiva: Quando e Como Fazer
Medição da folga das lonas de fricção
A cada 200 horas de operação, a folga entre a face da lona e o êmbolo deve ser medida com lâminas de calibração específicas. Quando essa folga ultrapassa 6 mm, os tacos de arraste precisam ser substituídos antes da próxima operação. Trabalhar fora dessa especificação compromete o torque de embreagem e aumenta o tempo de frenagem.
Monitoramento do sistema pneumático
Em prensas mecânicas excêntricas com freio embreagem pneumático, a pressão de acoplamento precisa ser mantida entre 5 e 6 bar. Variações fora dessa faixa indicam vazamentos, problemas na válvula de controle ou desgaste nas vedações. O monitoramento deve ser contínuo, com registros a cada intervenção.
Verificação de vazamentos e contaminação
Juntas, vedações e a união rotativa devem ser inspecionadas regularmente. Um vazamento de óleo no sistema pode contaminar as lonas de fricção, reduzindo drasticamente seu coeficiente de atrito e comprometendo tanto a embreagem quanto a frenagem. Lonas contaminadas por óleo perdem eficiência e exigem substituição imediata, independentemente da folga medida.
Análise térmica do conjunto
Em prensas de forja e em operações de alta cadência, o conjunto de fricção trabalha sob carga térmica elevada. O monitoramento da temperatura de operação ajuda a identificar desgaste anormal, desalinhamento e falhas nos materiais de atrito antes que se tornem problemas estruturais.
Reforma de Freio Embreagem Prensa: Quando a Manutenção Corretiva É Necessária
Mesmo com uma rotina preventiva bem estabelecida, existem situações em que a reforma do freio embreagem de prensa se torna inevitável. Reconhecer esses sinais com antecedência é o que diferencia uma intervenção planejada de uma parada emergencial.
Prensa patinando
Quando o martelo apresenta dificuldade para iniciar o curso com carga nominal, o problema mais provável está no desgaste excessivo do material de fricção ou na contaminação por óleo das lonas. A prensa patina porque a embreagem não consegue transmitir o torque necessário.
Atraso ou falha na frenagem
Se o martelo ultrapassa o Ponto Morto Superior após o término do ciclo, ou se o tempo de parada aumentou em relação ao padrão original, o freio está com perda de eficiência. Isso pode indicar fadiga nas molas de retorno, desgaste das pastilhas ou vedações comprometidas no circuito pneumático.
Ruídos anormais e trepidação
Ruído excessivo durante o acionamento da embreagem ou da frenagem pode indicar danos nos discos de fricção, desalinhamento do eixo principal ou desgaste nas guias do martelo. Trepidação recorrente em ciclos normais é sinal de que algo no conjunto está fora de especificação.
Desgaste além do limite das lonas
Quando as lonas são inspecionadas e a folga já ultrapassou o limite de substituição, não há negociação: a substituição é obrigatória. Operar além desse ponto é operar com risco de falha total do sistema de embreagem.
Segurança na Manutenção de Prensas: Protocolos Obrigatórios
A manutenção no sistema de freio embreagem fricção de prensa exige o cumprimento rigoroso de protocolos de bloqueio e desenergização antes de qualquer intervenção. Esses procedimentos não são recomendações — são obrigações legais previstas na NR-12.
O processo segue uma sequência lógica.
Primeiro, o operador posiciona a chave seletora em modo de ajuste e apoia o martelo no Ponto Morto Inferior (PMI), garantindo que não haja energia potencial acumulada no sistema.
Em seguida, a prensa é completamente desligada da rede elétrica e o bloqueio físico é aplicado pelo método LOTO (Lockout/Tagout). Nenhuma intervenção começa sem que o bloqueio esteja confirmado por todos os envolvidos.
Depois, todo o ar comprimido dos reservatórios pneumáticos é purgado antes da desmontagem de qualquer componente, como o fechamento traseiro, o volante ou a união rotativa. Não sangrar o sistema antes da desmontagem é uma das causas mais comuns de acidentes graves em manutenção de prensas.
O circuito pneumático deve contar obrigatoriamente com válvulas de segurança de duplo corpo certificadas. Essas válvulas bloqueiam o acionamento da embreagem em caso de falha mecânica inesperada, sendo um requisito de segurança não negociável para prensas com freio embreagem fricção em operação regular.
Prensas Mecânicas Excêntricas com Freio e Embreagem: Especificidades Técnicas
As prensas mecânicas excêntricas com freio embreagem são as mais comuns no segmento metalúrgico. Elas utilizam um mecanismo de manivela excêntrica para converter o movimento rotativo do motor em movimento linear do martelo, e o conjunto de freio e embreagem é o que determina quando esse ciclo começa e termina.
Em prensas excêntricas com freio fricção, o controle do acionamento é feito por contato friccionado entre discos metálicos e lonas de material compósito. Esse tipo de projeto exige atenção especial à pressão de acionamento, ao estado das lonas e ao alinhamento do conjunto, pois qualquer variação afeta diretamente a repetibilidade dos ciclos.
Já as prensas mecânicas excêntricas com freio embreagem hidráulico oferecem maior precisão de controle e menor sensibilidade a variações de temperatura, mas exigem monitoramento constante do sistema hidráulico, incluindo pressão de operação, temperatura do fluido e integridade das vedações.
Em qualquer dos casos, a reforma e a manutenção exigem conhecimento do projeto original, acesso a peças especificadas pelo fabricante e capacidade técnica para reconfigurar o sistema dentro dos parâmetros de segurança.
Manutenção de Fricção Industrial: Materiais, Padrões e Vida Útil
A manutenção de fricção industrial vai além da simples substituição de lonas desgastadas. O desempenho do sistema depende da combinação correta entre o material de atrito, o substrato metálico, a pressão de trabalho e o regime térmico da operação.
Materiais de fricção utilizados em prensas industriais precisam atender a critérios de coeficiente de atrito estável, resistência à compressão, dissipação térmica e compatibilidade com o lubrificante presente no ambiente. A escolha inadequada do material pode acelerar o desgaste, contaminar outros componentes ou gerar instabilidade no torque transmitido.
A vida útil de um conjunto de fricção varia conforme a cadência de produção, o tipo de operação, o controle de temperatura e a regularidade da manutenção preventiva. Operações de alta cadência em prensas de forja consomem os materiais de atrito de forma significativamente mais rápida do que operações de estampagem de baixa frequência.
Uma gestão eficiente de manutenção de embreagem de prensa considera não apenas o intervalo de substituição, mas o histórico de consumo de cada equipamento, permitindo ajustar os ciclos preventivos à realidade de cada linha de produção.
Como Escolher um Prestador de Manutenção para o Sistema de Freio Embreagem Fricção
Homologação e qualificação técnica
O prestador precisa ter técnicos capacitados para operar com equipamentos sob NR-12, com conhecimento de procedimentos de bloqueio, inspeção de componentes e reconfiguração de sistemas pneumáticos e hidráulicos.
Acesso a componentes originais ou equivalentes certificados
Peças de reposição inadequadas comprometem o desempenho e a segurança do conjunto. A manutenção em prensas de marcas industriais reconhecidas exige insumos compatíveis com as especificações do projeto original.
Metodologia documentada
Um bom prestador entrega laudos técnicos, registros de inspeção e evidências das condições antes e após a intervenção. Essa documentação é essencial para a conformidade com a NR-12 e para a gestão interna de manutenção.
Experiência comprovada com o equipamento
Prensas mecânicas têm projetos distintos entre fabricantes e modelos. A CAFA Manutenção atua com experiência consolidada em prensas excêntricas de diferentes origens, aplicando os procedimentos corretos para cada configuração de freio e embreagem.
Se a sua empresa busca uma parceira técnica para manutenção de prensas e equipamentos industriais, conheça também a história e a atuação da CAFA Manutenção.
Perguntas Frequentes sobre Manutenção em Freio Embreagem Fricção de Prensa
O que é o sistema de freio, embreagem e fricção de uma prensa?
É o conjunto mecânico responsável por iniciar e interromper o movimento do martelo na prensa. A embreagem aciona o ciclo de descida e o freio paralisa o movimento ao final do ciclo ou em emergências. O sistema de fricção viabiliza ambas as funções por meio de lonas de material compósito que transmitem ou absorvem torque por contato controlado.
Com que frequência devo realizar a manutenção das lonas de fricção?
A inspeção da folga das lonas deve ser realizada a cada 200 horas de operação. Se a folga entre a lona e o êmbolo ultrapassar 6 mm, a substituição é obrigatória antes da retomada operacional.
Quais normas regulamentam a manutenção de prensas industriais no Brasil?
A principal norma é a NR-12, que estabelece os requisitos mínimos de segurança para o projeto, a fabricação, a instalação, a operação, a manutenção, a inspeção e o descomissionamento de prensas e equipamentos similares.
O que indica que o freio da prensa está com problema?
Os principais sinais são atraso na frenagem, martelo ultrapassando o Ponto Morto Superior após o ciclo, ruídos anormais durante o acionamento, trepidação e aumento perceptível no tempo de resposta do sistema. Qualquer um desses sintomas exige investigação imediata.
Qual é a pressão correta no sistema pneumático de prensas excêntricas com freio embreagem?
A pressão de acoplamento deve ser mantida entre 5 e 6 bar. Pressões fora dessa faixa comprometem o acionamento da embreagem e a eficiência do freio, além de indicar possíveis vazamentos ou falhas nas vedações.
A contaminação por óleo nas lonas exige substituição imediata?
Sim. Lonas contaminadas por óleo perdem coeficiente de atrito de forma irreversível. Não há como recuperar o desempenho por limpeza, e a substituição é necessária independentemente do nível de desgaste medido.
O que é o procedimento LOTO em manutenção de prensas?
LOTO (Lockout/Tagout) é o protocolo de bloqueio físico da fonte de energia antes de qualquer intervenção de manutenção. Em prensas, inclui o bloqueio elétrico, a purga do sistema pneumático e a imobilização mecânica do martelo no Ponto Morto Inferior.
Posso realizar a manutenção do freio embreagem da prensa internamente?
Operações básicas de inspeção podem ser feitas pela equipe interna, desde que treinada e com os instrumentos corretos. Porém, reformas, substituição de componentes críticos e reconfiguração do sistema pneumático ou hidráulico exigem prestadores técnicos homologados, com conhecimento do equipamento e dos requisitos da NR-12.
A CAFA Manutenção atua com serviços técnicos em conjuntos de freio, embreagem e fricção para recuperar a resposta operacional, reforçar a segurança e melhorar a confiabilidade das prensas industriais. Confira registros reais dos atendimentos realizados.
