Manutenção em Válvulas de Segurança de Prensas Industriais
Serviço técnico especializado para recuperação, ajuste e confiabilidade no funcionamento de válvulas de segurança em prensas industriais.
O componente que decide se a prensa para a tempo ou não
As válvulas de segurança de prensas são o elo técnico entre o comando do operador e a parada real do martelo. Quando estão em perfeito estado, a máquina responde com precisão em cada ciclo e interrompe o movimento imediatamente diante de qualquer situação de risco. Quando apresentam desgaste, contaminação ou falha de monitoramento, esse intervalo de resposta se alonga e as consequências podem ser irreversíveis.
A manutenção em válvulas de segurança não é um serviço de rotina comum. É um procedimento técnico que envolve testes eletrônicos, verificação de redundância, calibração de pressão e emissão de documentação rastreável, tudo dentro dos requisitos da NR-12. A CAFA Manutenção atua com essa especialização, atendendo indústrias e empresas metalúrgicas que precisam de conformidade real, não apenas de uma etiqueta afixada na máquina.
O Que São as Válvulas de Segurança para Prensas e Qual É a Função Delas
As válvulas de segurança para prensas são dispositivos pneumáticos ou hidráulicos responsáveis por controlar o fluxo de fluido que aciona ou bloqueia o movimento do martelo. Elas atuam diretamente no circuito de freio e embreagem e são o principal mecanismo de resposta a emergências e falhas no sistema de acionamento.
Em termos práticos: quando o operador aciona a parada de emergência ou quando o sistema detecta uma falha, são as válvulas de segurança que cortam imediatamente o fluxo de fluido e garantem que o martelo não complete um ciclo indesejado.
A NR-12 é explícita quanto à exigência desses componentes em prensas mecânicas e hidráulicas. Não basta ter válvulas instaladas. Elas precisam ser tecnicamente adequadas ao nível de risco do equipamento, monitoradas eletronicamente, redundantes e mantidas dentro de intervalos documentados.
Uma falha nesse sistema não gera apenas um problema mecânico. Gera risco imediato de acidentes graves, como o esmagamento de membros do operador durante o ciclo de prensagem.
Tipos de Válvulas de Segurança Utilizadas em Prensas Industriais
O tipo de válvula exigido depende do projeto da prensa, do fluido de trabalho e da categoria de segurança estabelecida pela NR-12 para aquele equipamento.
Válvulas Direcionais Monitoradas
São as válvulas responsáveis por direcionar o fluxo de fluido que aciona ou bloqueia o movimento do cilindro ou da embreagem. O que as torna monitoradas é a presença de sensores indutivos de posição integrados ao corpo da válvula. Esses sensores informam ao CLP de segurança se o carretel interno realmente se moveu após o comando, criando um circuito de malha fechada.
Se o carretel travar em posição aberta por qualquer motivo, o sistema identifica a divergência entre o comando enviado e a posição real e bloqueia o próximo ciclo. Essa capacidade de automonitoramento é o que diferencia uma válvula de segurança de uma válvula direcional convencional.
Válvulas de Alívio de Pressão
Também chamadas de válvulas limitadoras, atuam como proteção contra sobrepressão no sistema hidráulico. Quando a pressão do circuito ultrapassa o valor calibrado, essas válvulas abrem e desviam o excesso de óleo para o tanque, evitando danos à bomba, mangueiras e componentes estruturais da prensa.
A calibração dessas válvulas precisa ser feita em bancada de teste específica e documentada. Uma válvula de alívio descalibrada pode liberar pressão abaixo do necessário, comprometendo a força de trabalho, ou manter pressão acima do limite seguro, gerando risco de ruptura.
Válvulas de Retenção Pilotada
Impedem o retorno do fluido nas conexões do cilindro quando a prensa está parada. Em termos práticos, elas mantêm o martelo travado na posição em que se encontra enquanto a máquina aguarda intervenção, troca de ferramental ou manutenção. Sem esse componente, a perda de pressão no sistema poderia causar a descida lenta e incontrolada do martelo.
O Bloco de Segurança Hidráulico: Redundância Exigida pela NR-12
Para prensas hidráulicas, a NR-12 estabelece que o sistema de segurança deve atender à categoria 4 de segurança conforme a NBR 14153. Isso significa dois requisitos inegociáveis: redundância de hardware e monitoramento dinâmico contínuo.
Na prática, isso se traduz no uso de um bloco de segurança hidráulico, que integra em um único conjunto duas válvulas direcionais monitoradas e uma válvula limitadora de pressão calibrada para proteger o circuito contra a multiplicação indesejada de forças.
A instalação de válvulas isoladas, sem a configuração de bloco com redundância documentada, não atende às exigências legais para prensas hidráulicas enquadradas nessa categoria. Empresas que operam nessa condição estão expostas a autuações, interdições e responsabilidade civil em caso de acidente.
A manutenção do sistema de freio e embreagem da prensa está diretamente relacionada ao funcionamento correto das válvulas de segurança, já que ambos fazem parte do mesmo circuito de controle de movimento.
Etapas da Manutenção em Válvulas de Segurança de Prensas
A manutenção técnica desse sistema segue um conjunto de etapas estruturadas, que variam conforme a periodicidade e o escopo de cada intervenção.
Inspeção do Monitoramento Eletrônico
O primeiro passo é verificar se os sensores indutivos ou as microchaves de segurança integradas às válvulas estão enviando o sinal correto ao CLP de segurança. Sensores desregulados, com folga fora da especificação ou com desgaste nos conectores podem gerar leituras falsas que comprometem toda a lógica de malha fechada do sistema.
Teste de Redundância Dinâmica
Com o sistema em condição controlada, o técnico simula a falha em uma das bobinas da válvula para verificar se a segunda válvula do bloco assume o bloqueio do fluxo de forma autônoma e eficaz. Esse teste é o único modo de confirmar que a redundância funciona de verdade, não apenas no papel.
Limpeza e Descontaminação

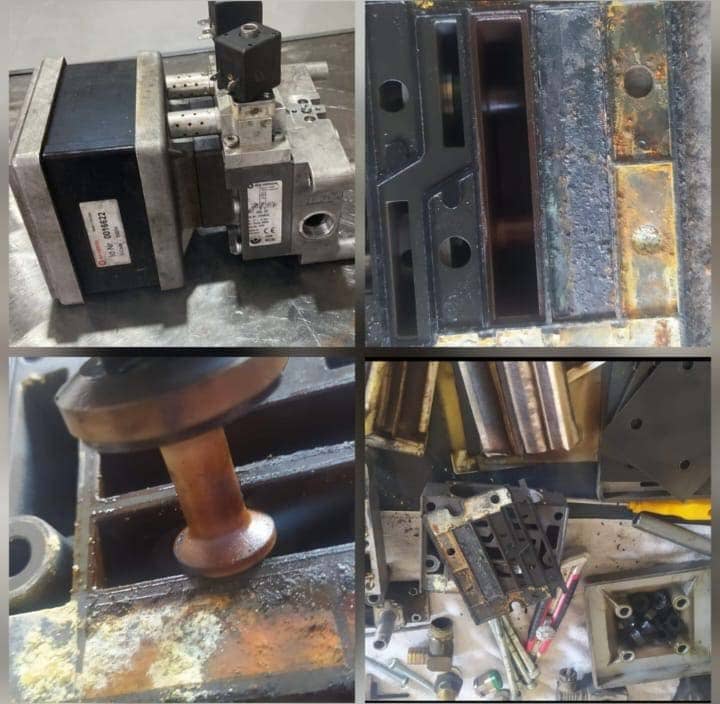

Borras de óleo envelhecido, partículas metálicas e sedimentos são as causas mais comuns de travamento do carretel. A limpeza e descontaminação dos componentes internos restaura a mobilidade do carretel e elimina a principal causa de falha silenciosa nesse tipo de válvula.
Substituição de Vedações
Anéis O-ring e gaxetas têm vida útil definida e degradam progressivamente com ciclos de pressão, temperatura e tempo de uso. Vedações comprometidas geram vazamentos internos que reduzem a pressão de frenagem e comprometem a resposta da válvula. A substituição preventiva dentro dos intervalos recomendados é mais econômica e segura do que aguardar a falha.
Calibração de Pressão
A abertura das válvulas de alívio precisa ser ajustada em bancada de teste específica, com instrumentos calibrados e rastreáveis. Não é possível fazer essa calibração de forma precisa apenas com manômetros portáteis no campo. O valor calibrado deve ser registrado e o lacre físico aplicado após o ajuste.
Periodicidade Recomendada para Manutenção das Válvulas de Segurança
A frequência das intervenções depende da intensidade de uso da prensa, do ambiente operacional e das exigências específicas do fabricante do equipamento.
A cada 3 meses, recomenda-se manutenção parcial com limpeza geral do bloco, testes funcionais de parada de emergência e verificação física de vazamentos externos. Esse intervalo é adequado para prensas em operação contínua em linhas de produção de alta cadência.
A cada 6 meses, recomenda-se manutenção completa com desmontagem do bloco ou das válvulas individuais, medição de desgaste nos componentes internos, substituição de vedações e validação dos sensores eletrônicos. Exige profissional habilitado e registro no prontuário da máquina.
A cada 12 meses, a aferição e calibração devem incluir emissão de laudo técnico por engenheiro ou empresa especializada, com registro rastreável e lacre físico. Esse documento é necessário para auditorias de conformidade com a NR-12 e pode ser exigido por clientes e seguradoras.
Conformidade com a NR-12: O Que a Lei Exige na Manutenção das Válvulas
A NR-12 não apenas exige que as válvulas de segurança estejam instaladas. Ela define como elas precisam ser mantidas, por quem e com qual frequência.
Toda intervenção deve ser realizada e assinada por um técnico ou engenheiro legalmente habilitado. Isso não é uma formalidade: em caso de acidente, a ausência de um profissional habilitado na execução da manutenção transfere diretamente a responsabilidade civil e penal para o empregador.
Toda intervenção precisa ser registrada no prontuário da máquina, com data, escopo do serviço realizado, identificação do responsável técnico e, quando aplicável, os valores de calibração antes e após o ajuste.
Após a calibração das pressões, lacres físicos devem ser aplicados para evidenciar que os ajustes foram feitos e que nenhuma alteração foi realizada desde então. A ausência do lacre em uma fiscalização é tratada como sinal de não conformidade, independentemente do estado real do equipamento.
Empresas que não mantêm essa documentação estão sujeitas a autuações do Ministério do Trabalho, interdição do equipamento e, em situações de acidente, exposição a processos administrativos e judiciais.
Erros Mais Comuns na Manutenção de Válvulas de Segurança em Prensas
Realizar a limpeza sem a desmontagem do bloco
A limpeza superficial não remove as borras internas que causam o travamento do carretel. A descontaminação eficaz exige acesso aos componentes internos.
Substituir vedações com materiais não homologados
O uso de O-rings genéricos sem compatibilidade com o fluido de trabalho e com a faixa de temperatura da aplicação acelera o desgaste e pode gerar falha precoce nas vedações recém-instaladas.
Calibrar a pressão sem bancada de teste
Ajustar a válvula de alívio no campo, sem instrumentos rastreáveis, gera registros imprecisos e não atende ao requisito de rastreabilidade da NR-12.
Negligenciar o teste de redundância
Verificar apenas se as válvulas abrem e fecham individualmente não é suficiente. O teste de falha simulada é o único modo de confirmar que o sistema redundante funciona como deveria.
Não atualizar o prontuário
A intervenção sem registro é, para fins legais, uma intervenção que não aconteceu.
Se a sua empresa busca uma parceira técnica para manutenção de prensas e equipamentos industriais, conheça também a história e a atuação da CAFA Manutenção.
Perguntas Frequentes sobre Manutenção em Válvulas de Segurança de Prensas
O que são válvulas de segurança para prensas e para que servem?
São componentes pneumáticos ou hidráulicos responsáveis por controlar o fluxo de fluido que aciona o freio e a embreagem da prensa. Elas garantem a parada imediata do martelo em situações de emergência e impedem movimentos involuntários do cilindro. Seu uso é obrigatório pela NR-12 em prensas mecânicas e hidráulicas.
Com que frequência deve ser feita a manutenção das válvulas de segurança?
A manutenção parcial, com limpeza e testes funcionais, deve ocorrer a cada 3 meses. A manutenção completa com desmontagem e inspeção interna é recomendada a cada 6 meses. A aferição e calibração com emissão de laudo técnico deve acontecer anualmente. Esses intervalos podem variar conforme a intensidade de uso e as exigências do fabricante.
O que é redundância dinâmica em válvulas de segurança para prensas?
É a exigência de que o sistema utilize duas válvulas em série ou paralelo, de forma que, se uma falhar, a outra garanta a parada do martelo de forma autônoma. A NR-12 exige essa redundância para prensas enquadradas nas categorias de segurança mais elevadas, especialmente as hidráulicas.
Qual a diferença entre válvula de segurança para prensa hidráulica e para prensa pneumática?
Em prensas hidráulicas, as válvulas controlam o fluxo de óleo e trabalham integradas ao bloco de segurança hidráulico. Em prensas pneumáticas, as válvulas controlam ar comprimido e atuam no circuito de freio e embreagem. Ambas exigem monitoramento eletrônico e redundância, mas os componentes, os fluidos de trabalho e os procedimentos de manutenção têm especificidades diferentes.
A manutenção das válvulas de segurança precisa ser registrada em documento?
Sim. A NR-12 exige registro no prontuário da máquina, com identificação do profissional habilitado que realizou a intervenção. Em calibrações, o lacre físico deve ser aplicado após o ajuste. Essa documentação pode ser exigida em auditorias, fiscalizações do Ministério do Trabalho e processos judiciais.
O que é o bloco de segurança hidráulico?
É um conjunto integrado que reúne duas válvulas direcionais monitoradas e uma válvula limitadora de pressão em um único bloco. Ele substitui o uso de válvulas isoladas e atende à exigência de redundância dupla da NR-12 para prensas hidráulicas enquadradas na categoria 4 de segurança conforme a NBR 14153.
O que acontece se a válvula de segurança falhar durante a operação?
Dependendo do tipo de falha, o martelo pode não parar no momento correto ou completar um ciclo de forma indevida. Em situações de falha silenciosa, como o travamento do carretel na posição aberta, o sistema pode continuar operando aparentemente normal até que um ciclo crítico exponha a falha. Por isso o monitoramento dinâmico e os testes de redundância periódicos são indispensáveis.

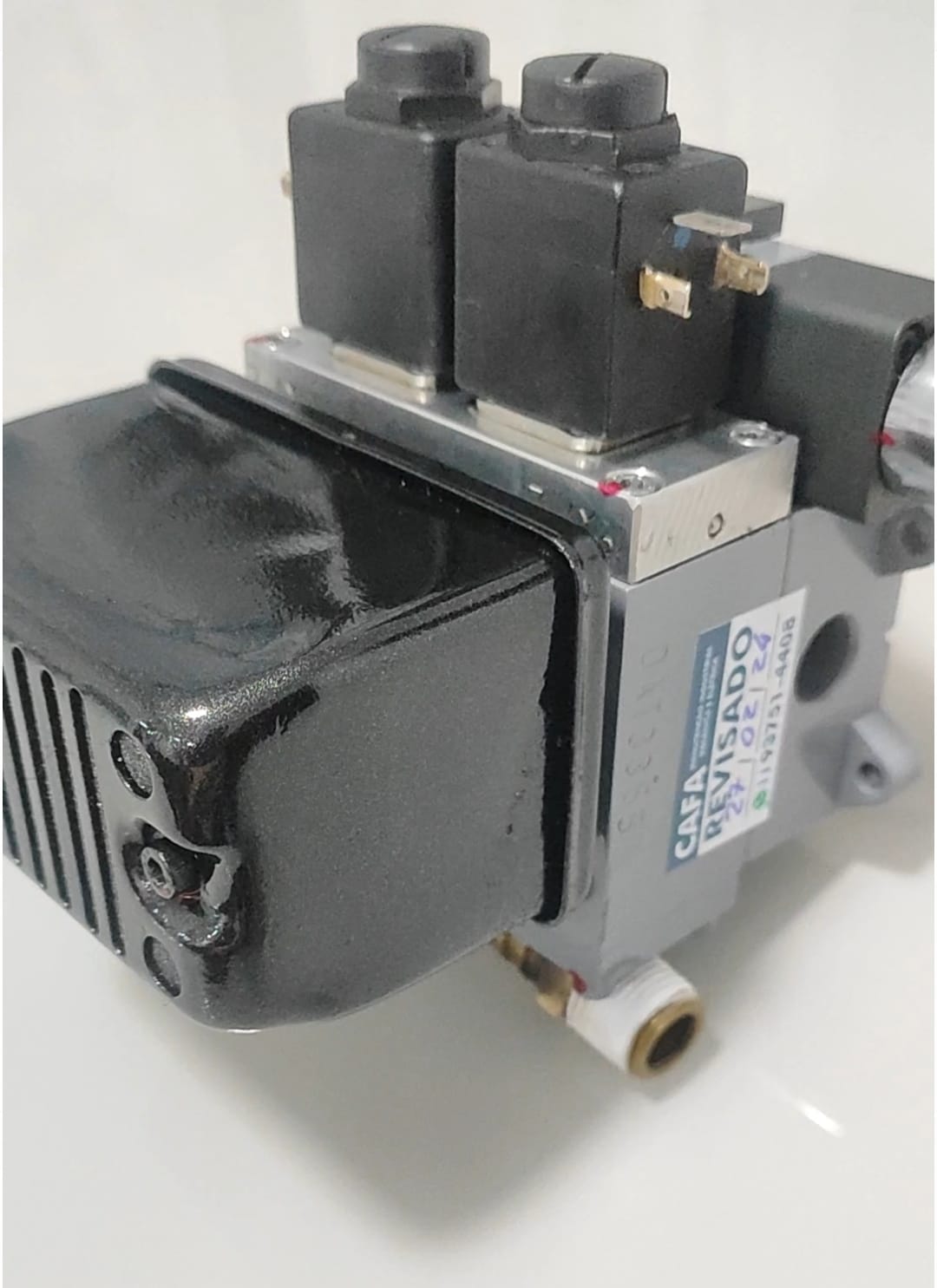

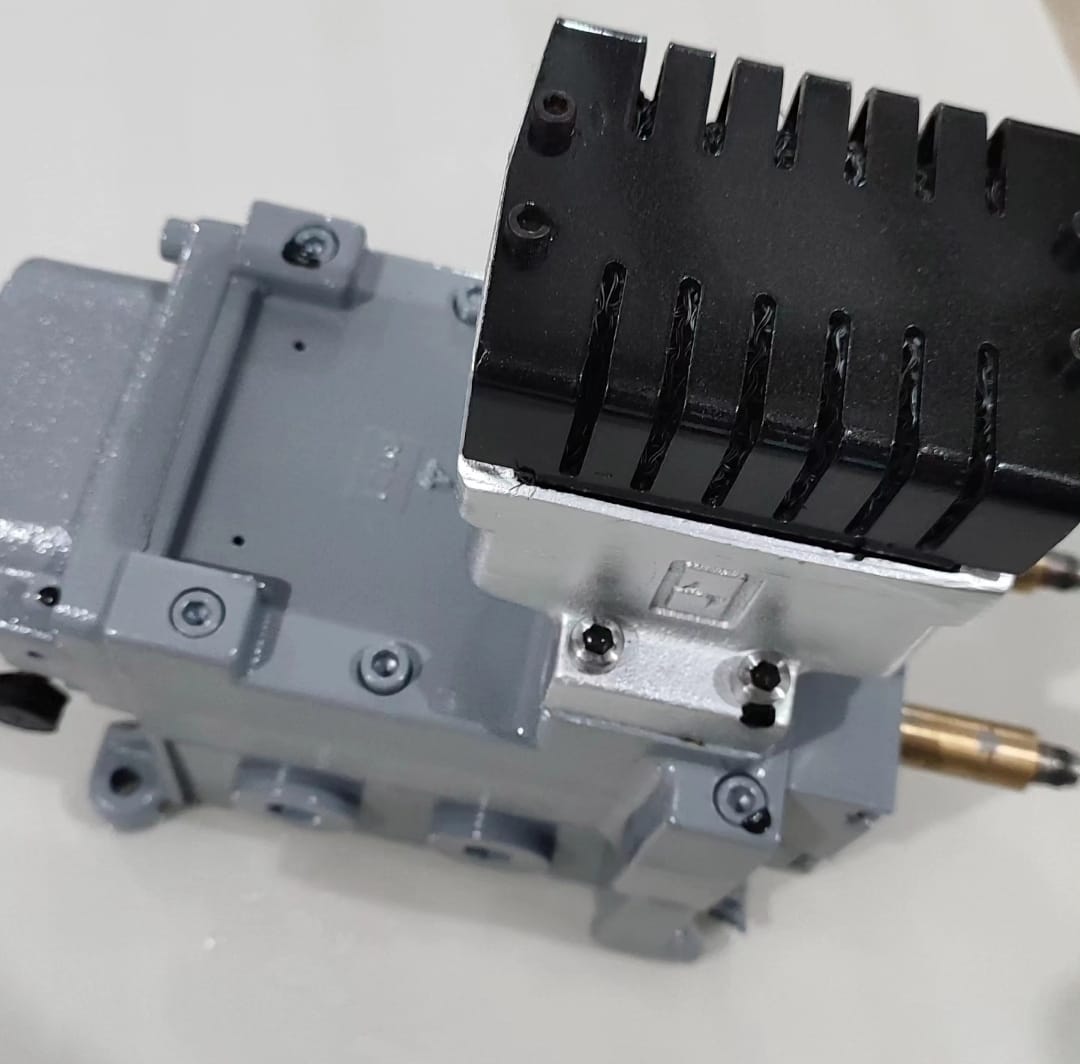

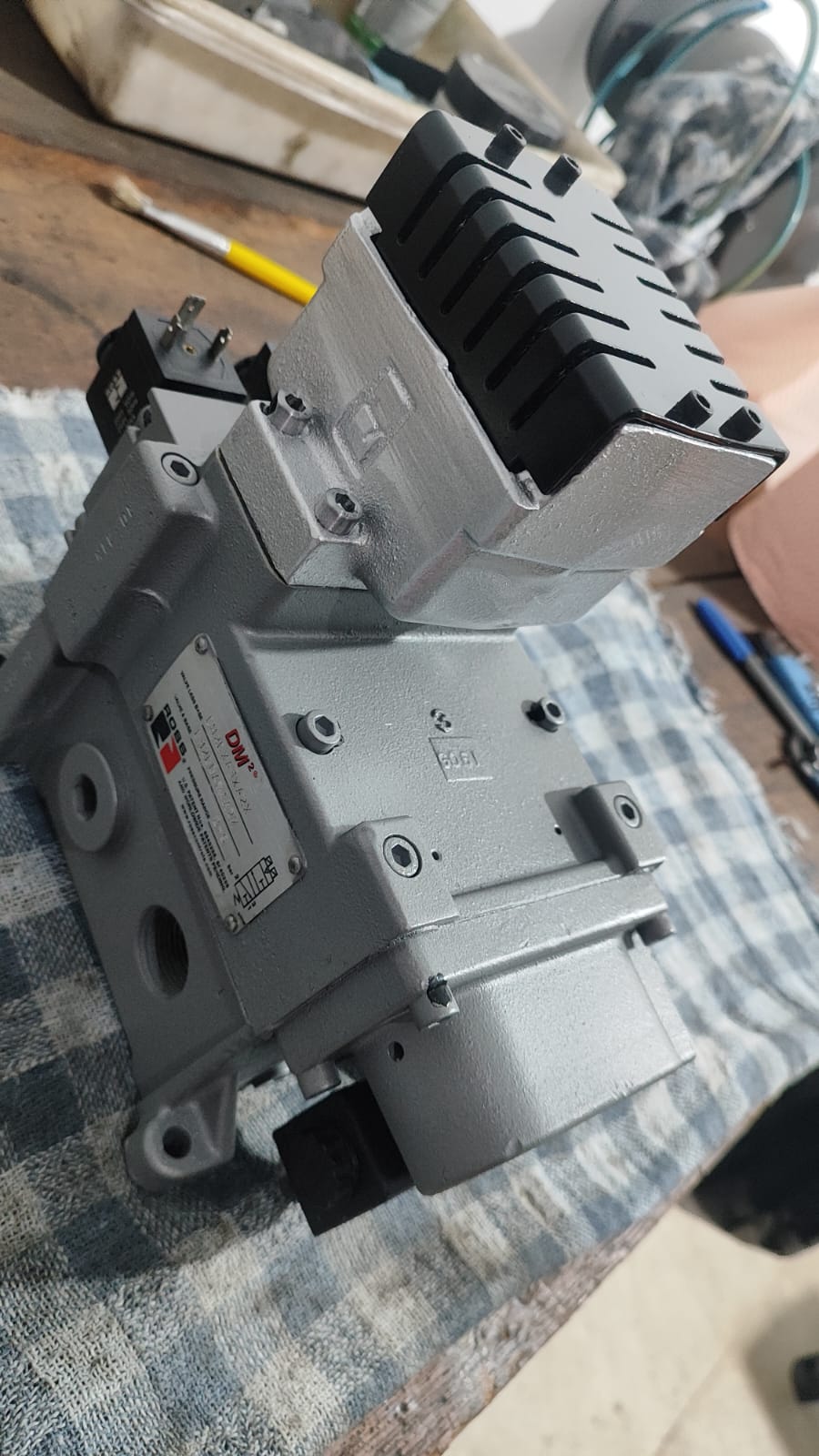

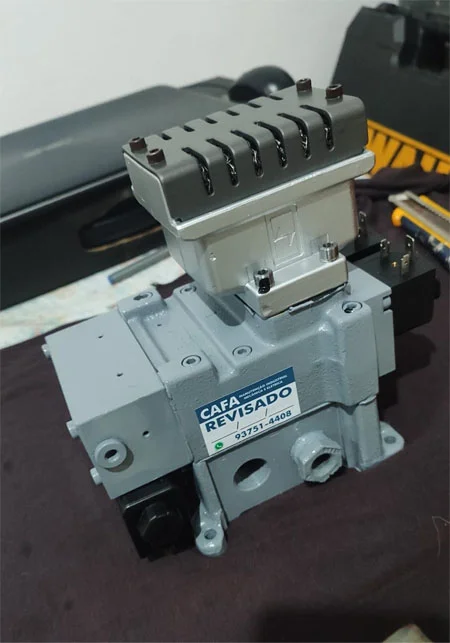

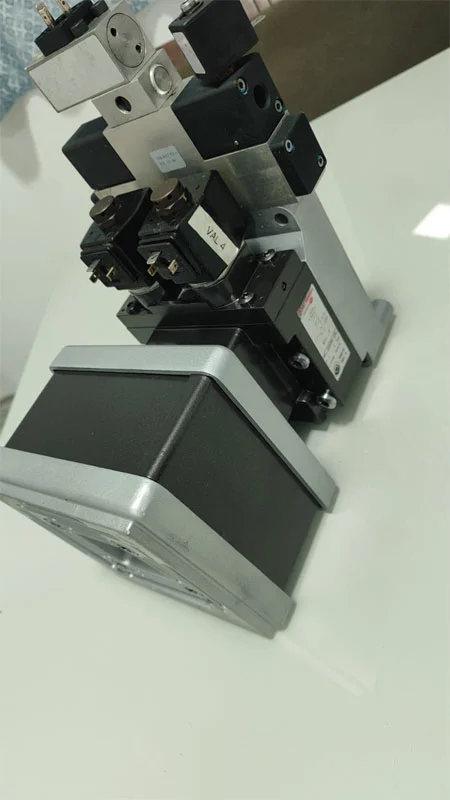

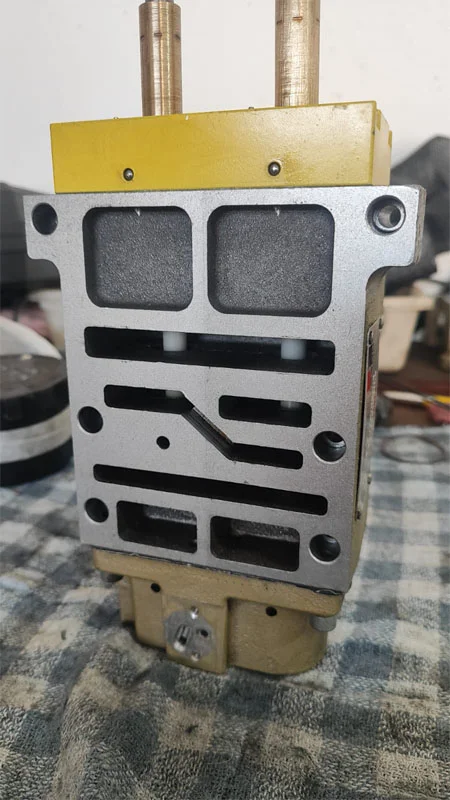

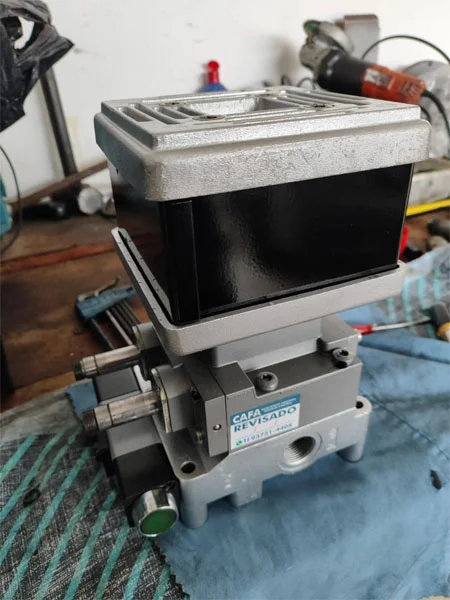

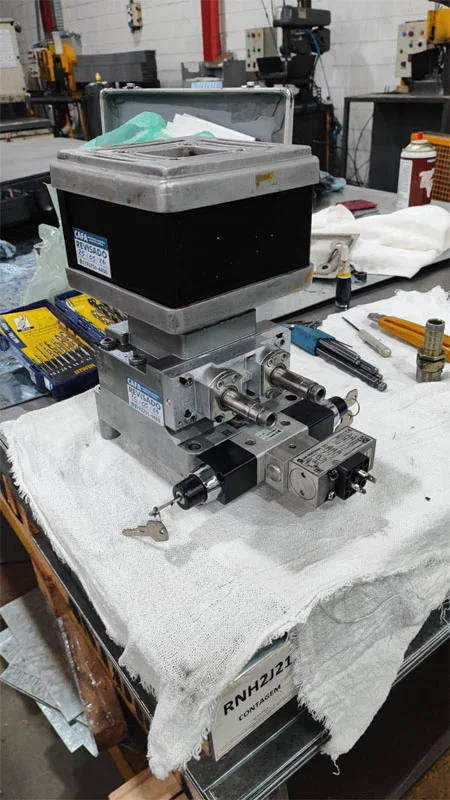

A CAFA Manutenção atua com inspeções, testes, limpeza, calibração e validação técnica de válvulas de segurança em prensas industriais. Confira alguns registros reais de serviços voltados à confiabilidade do sistema e à conformidade com a NR-12.
